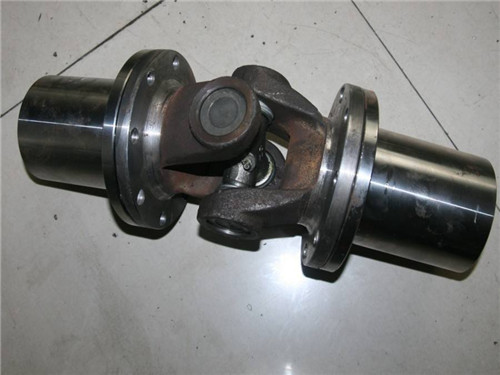

万向联轴器​步骤

       万向联轴器步骤：挑选0.35~0.40mm，300系列冷轧不锈钢片，按边长略大于原件外径2~3mm的正方形下料;选厚12mmAB钢板,按相同标准的正方形下料,制造两块,其平面和周围面均经过粗加工。划线 在一块钢板上依照原件内、外径和螺栓孔标准划线,並在外圆的外侧,正方形的四角上划4~中10的孔。钻孔 按划线钻4~巾10的孔, 並检验所划内、外圆之间的螺栓孔标准,有符合要求。配钻 将不锈钢片组(约5)片)夹于两钢板之间,並使之互相对齐,已钻孔的板置于上方,配钻4~中10孔,並用M8螺栓穿入上下钢板和不锈钢片组,拧紧螺栓使之夹紧成为一全体。 再配钻内、外圆之间的螺栓孔,並用螺栓穿入拧紧螺栓,使之夹紧成为一全体后,拆去4~M8的螺栓。加工表里圆 依照划线加工表里圆(车削时需注意切削速度不可快)级拆去螺栓和钢板,便得合用的绷簧钢片。

       万向联轴器内齿圈高度不得高于80，束缚于外径300以下的齿轮联轴器。外径300以上的内齿圈会带有压盖，这样的话，可以先卸掉压盖，运用线切割进行加工，替代插齿机的作业。万向联轴器用来联接不同安排中的两根轴(主动轴和从动轴)，使之一起旋转，以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和行进轴系动态功用的效果。万向联轴器由两半部分组成，别离与主动轴和从动轴联接。一般动力机大都借助于联轴器与作业机相联接。万向联轴器呈现毛病要呈现在大车轨道端口较多、踏面磨损凹凸不平，且轨距发生变化的答应环境中，导致起重机在答应过程中车轮所受冲击较大，直接效果于万向联轴器上，缩短了运用寿数，可以对起重机大车轨道的轨距、水平度、凹凸差等进行调整，并对轨道端口处进行铝热焊接，以此来改进作业环境。

       万向联轴器在制造时资料选用标准低、热处理工艺不妥、叉头存在铸造缺陷以及焊接质量等原因，均会导致万向联轴器在运用过程中容易构成薄缺陷。可以经过选用性价比较高的万向联轴器，从资料、规划、工艺上质量关，在源头上削减因质量问题。万向联轴器的扭矩达不到运用的要求，极易呈现裂纹乃至开裂。此时可以对万向联轴器所承受的扭矩进行校核核算，验证其扭矩是否满意运用要求，选用的万向联轴器能抵达或许实际需要的运用扭矩。
