鼓形齿式联轴器可用于重载和振荡的机器与机械轴系传动的联接。联轴器带内齿轮的半动半联轴器,它们与齿轮构成关闭回路。径向槽大的宽度略小于弹性元件束的厚度,以弹性元件装入径向槽后具有预紧度。跟着齿轮之间距离的缩小,联轴器的刚性将添加。弹性元件将在曲折的情况下作业,一起片束作相对剪移,这将有或许使联轴器获得某些非线性特性,以联轴器具有 大的弹性减振功用。当自动联轴器旋转时,齿轮与齿轮互相效果,齿轮经轴将转矩传递给从动半联轴器。此时,两个半联轴器将在某些相对翻滚的情况下作业。当联轴器中止作业时,齿轮将在弹性元件的效果下恢复到初始方位。该型联轴器可逆向作业,作业,承载与弹性减振才干强,有广泛使用价值。

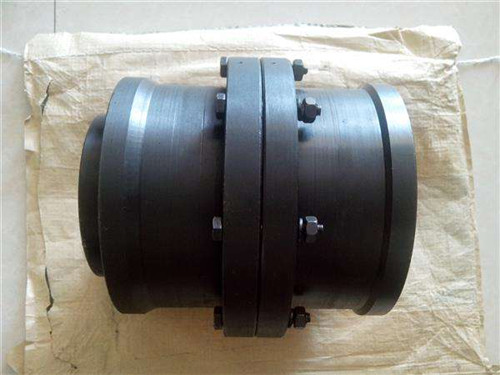

鼓形齿式联轴器由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧空地较一般齿轮大,鼓型齿式联轴器可容许较大的角位移(相关于直齿联轴器),可齿的触摸条件,前进传递转矩的才干,延伸使用寿命。有角位移时沿齿宽的触摸情况.的光滑是鼓形齿式联轴器 工作的 ,也是减缓磨损。
在齿根曲折强度和齿面触摸强度满足的条件下应以有较大的重合度来供认齿宽,不应盲目添加齿宽,避免使结构尺寸不一的添加。一般齿宽系数为8-14。小齿宽应由容许的齿根应力来供认,还要考虑由轴间倾角引起的着力点沿齿宽位移所需求的宽度。前进鼓型齿式联轴器使用寿命的重要途径。齿宽系数影响轮齿的齿根曲折强度和齿面触摸强度,齿宽系数越大,这两项强度越大,齿宽系数影响重合度,在齿宽系数小于 值的规划时,其值的增大对重合度添加影响较大,而在大于这个 值时,器值的增大对重合度添加影响变小,关于圆弧鼓度曲线的鼓形齿式联轴器,齿宽仍是供认鼓度圆半径也侧隙的参数,齿宽越大,鼓度圆半径越大,所需求的侧隙也越大,因此,需求以下亮点要求: 轮齿会集载荷越小越好,而齿面曲率与鼓度圆周率成正比,因此鼓度圆半径尽或许大。鼓度曲线曲率半径与内齿单侧减薄量成正比,因此鼓度圆半径应尽或许大。鼓度曲线曲率半径与内齿单侧减薄量成正比,即它与齿的啮合空地有关,减薄量缺少或许会构成干与,减薄量过大会削弱齿的强度,且会侧隙很大。
